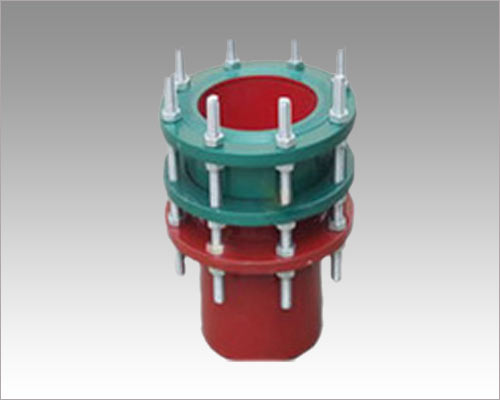

传力接头又叫伸缩接头、伸缩节、补偿器、伸缩器。是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定�；ぷ饔�。
传力接头的简介：
传力接头是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装�？沙惺芄芟叩闹嵯蜓沽�。这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定�；ぷ饔�。
传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
传力接头优点：
1.安装简单方便、方便阀门安装、可承受管线的轴向拉力。
2.该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下。
3.利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。
4.金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为 高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移。
5.在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。
传力接头使用范围：
1.因为该系列产品属金属制造品，其有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，常被应用于电力，冶金。
2.给排水和污水处理等行业，主要作用于水泵与阀门和管道之间的连接。
3.它在管道运行中有一定的多向位移作用，可以缓解管道运行中的盲板推力，对管道起到一定�；ぷ饔�，特别是对管道的安装和维修提供了极大的便利，但是在水泵出口处和管道转角处应采用传力接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板推力传导到泵和管道各部位，避免推力集中于管道或泵的近端发生冲击力损伤设备。
传力接头安装时的注意事项：
1.单法兰传力接头适用于一边与法兰连接，一边管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，合其成为一个，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整，在工作时可以把轴向推力传递至整个管道。
2.双法兰传力接头由本体、密封圈、压盖、伸缩短管等主要部件组成。适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。优点：安装简单方便、方便阀门安装；特点：一边法兰、一边焊接方式。
技术参数：
|
序号
|
名称
|
数量
|
材料
|
|
1
|
本体
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
2
|
密封圈
|
1
|
NBR
|
|
3
|
压盖
|
1
|
QT400-15、Q235A、ZG230-450、20
|
|
4
|
短管法兰
|
1
|
Q235A、20、16Mn
|
|
5
|
螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
|
6
|
螺母
|
5n
|
Q235A、20、1Cr18Ni9Ti
|
|
公称通径DN |
管子外径 |
外形尺寸 |
法 兰 连 接 尺 寸 |
|||||||||
|
L |
△L |
0.6MPa |
1.0MPa |
|||||||||
|
Dw
|
|
D |
D1 |
n-Th |
b |
D |
D1 |
n-Th |
b |
|||
|
65
|
76 |
76 |
400 |
40 |
160
|
130
|
4-M12
|
16
|
185 |
145 |
4-M16
|
20
|
|
80
|
89
|
89
|
190
|
150
|
4-M16
|
18
|
200 |
160 |
8-M16
|
22
|
||
|
100
|
114
|
114
|
210
|
170
|
220 |
180 |
24
|
|||||
|
125
|
140
|
140
|
240
|
200
|
8-M16
|
20
|
250 |
210 |
26
|
|||
|
150
|
168
|
168
|
265
|
225
|
285 |
240 |
8-M20
|
|||||
|
200
|
219
|
219
|
320
|
280
|
22
|
340 |
295 |
28
|
||||
|
250
|
273
|
273
|
375
|
335
|
12-M16
|
24
|
395 |
350 |
12-M20
|
|||
|
300
|
325
|
325
|
420 |
50 |
440
|
395
|
12-M20
|
24
|
445 |
400 |
12-M20
|
28
|
|
350
|
377
|
377
|
490
|
445
|
26
|
505 |
460 |
16-M20
|
30
|
|||
|
400
|
426
|
426
|
540
|
495
|
16-M20
|
28
|
565 |
515 |
16-M24
|
32
|
||
|
450
|
480
|
480
|
595
|
550
|
615 |
565 |
20-M24
|
32
|
||||
|
500
|
530
|
530
|
645
|
600
|
20-M20
|
30
|
670 |
620 |
34
|
|||
|
600
|
630
|
630
|
440 |
755
|
705
|
20-M24
|
780 |
725 |
20-M27
|
36
|
||
|
700
|
720
|
720
|
860
|
810
|
24-M24
|
32
|
895 |
840 |
24-M27
|
40
|
||
|
800
|
820
|
826
|
600 |
60 |
975
|
920
|
24-M27
|
34
|
1015 |
950 |
24-M30
|
44
|
|
900
|
920
|
926
|
1075
|
1020
|
24-M27
|
36
|
1115 |
1050 |
28-M30
|
46
|
||
|
1000
|
1020
|
1026
|
1175
|
1120
|
28-M27
|
1230 |
1160 |
28-M33
|
50
|
|||
|
1200
|
1220
|
1226
|
620 |
1405
|
1340
|
32-M30
|
40
|
1455 |
1380 |
32-M36
|
56
|
|
|
1400
|
1420
|
1428
|
1630
|
1560
|
36-M33
|
44
|
1675 |
1590 |
36-M39
|
62
|
||
|
1600
|
1620
|
1628
|
630 |
1830
|
1760
|
40-M33
|
48
|
1915 |
1820 |
40-M4
|
68
|
|
|
1800
|
1820
|
1828
|
2045
|
1970
|
44-M36
|
50
|
2115 |
2020 |
44-M45
|
70
|
||
|
2000
|
2020
|
2030
|
650 |
2265
|
2180
|
48-M39
|
54
|
2325 |
2230 |
48-M45
|
74
|
|
|
2200
|
2220
|
2230
|
2475
|
2390
|
52-M39
|
60
|
2550 |
2440 |
52-M52
|
80
|
||
|
2400
|
2420
|
2430
|
2685
|
2600
|
56-M39
|
62
|
2760 |
2650 |
56-M52
|
82
|
||
|
2600
|
2620
|
2630
|
750 |
80 |
2905
|
2810
|
60-M45
|
64
|
2960 |
2850 |
60-M52
|
88
|
|
2800
|
2820
|
2830
|
3115
|
3020
|
64-M45
|
68
|
3480 |
3070 |
64-M52
|
94
|
||
|
3000
|
3020
|
3030
|
3315
|
3220
|
68-M45
|
70
|
3405 |
3290 |
68-M56
|
|
||
